地坪塑性收縮開裂介紹：

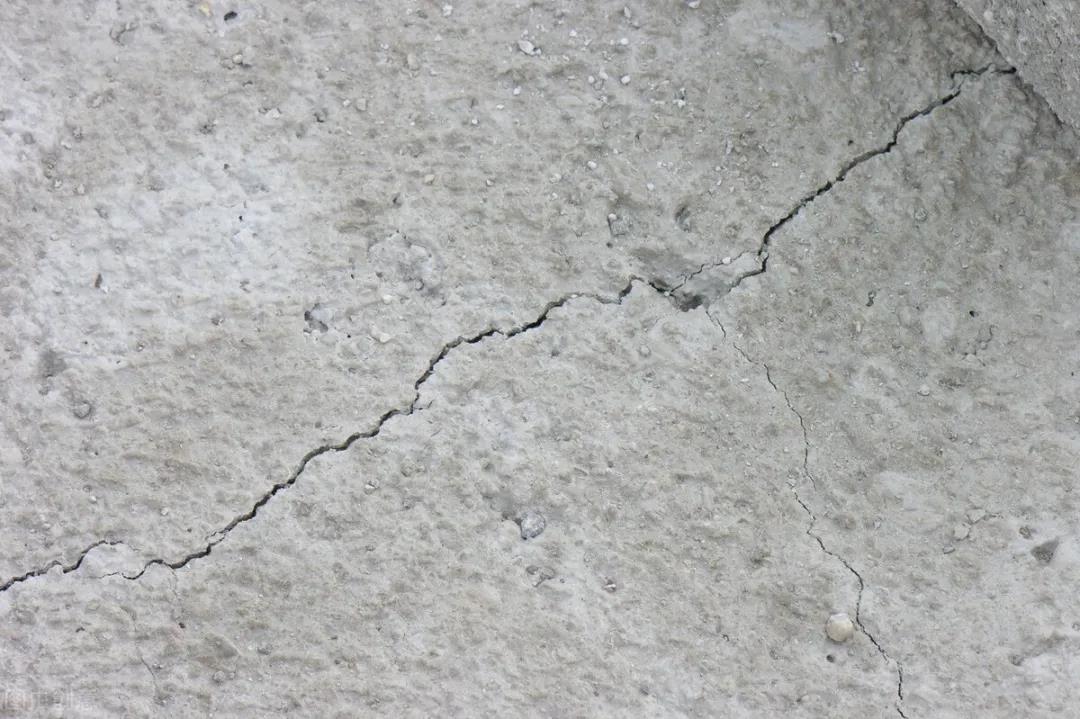

        地坪塑性收縮開裂是地坪裂縫中的一類，這類裂縫一般出現(xiàn)在新澆筑的混凝土表面做抹面施工時，或做完抹面施工短時間內(nèi)，常見形狀有平行排列狀與雞爪狀，裂縫間距在0.3m-1m之間，深度在12mm左右，擴展可能性小，并不影響混凝土自身結構與強度，但對地坪美觀影響較大。

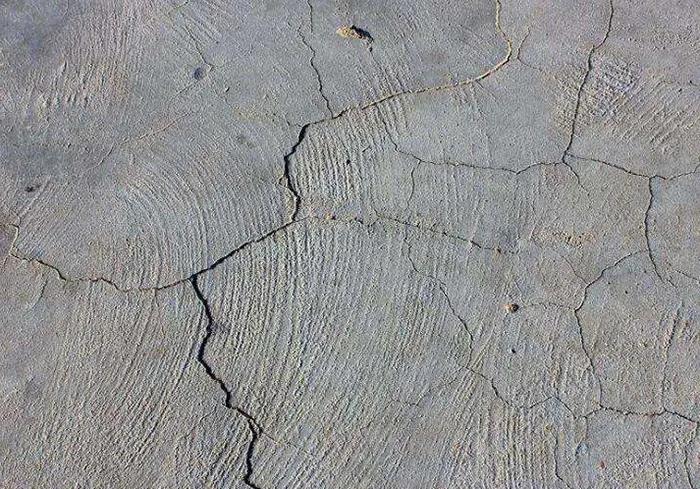

地坪塑性收縮開裂產(chǎn)生的原因：

1.溫度過高：混凝土澆筑成型施工過程中表面失水速度大于泌水速度是產(chǎn)生地坪塑性開裂的主要原因，當環(huán)境溫度或混凝土溫度過高時會造成混凝土表面水分蒸發(fā)過快，進而導致表面失水后干燥收縮。

2.濕度下降：在施工過程中溫度不變或增加，而相對濕度大幅度下降，同樣會導致混凝土表面因失水而干燥收縮，溫度較低且相對濕度較高時，混凝土凝固硬化的時間延長，若是養(yǎng)護不當亦會導致開裂。

3.風速過強：在施工過程中風速過強，表面混凝土的收縮程度大于內(nèi)部混凝土的收縮程度，便會如風干的土壤一樣出現(xiàn)裂縫。

小總結，任何造成混凝土表面蒸發(fā)速度加快、凝固硬化速度減慢與泌水量降低的因素都會導致塑性開裂的產(chǎn)生，除了環(huán)境因素外，養(yǎng)護與混凝土材料本身的因素也會對開裂造成一定影響。

預防與減少地坪塑性收縮開裂產(chǎn)生的方法：

1.控溫：高溫季節(jié)，工期較充裕條件下可安排在上午與下午溫度相對較低的時間段施工，盡量減少在太陽下施工，戶外施工可搭建棚頂或給混凝土遮陰，溫度低于5℃時混凝土普遍凝固困難需停止施工。

2.控濕：混凝土澆筑之前濕潤基層與膜殼以減少吸水，或增加防潮層起相同效果，環(huán)境相對干燥時人工加濕，與混凝土表面噴灑緩蒸發(fā)劑，形成的單分子保護膜可以減緩混凝土的干化速度。

3.阻風：有需求且有條件的情況下，可在混凝土周圍或風口位置搭建臨時的擋風墻面，阻隔風經(jīng)過的途徑以減弱風速。

4.養(yǎng)護：不間斷、及時且正確地進行養(yǎng)護是減少地坪塑性收縮開裂最簡單、有效的手段。對混凝土做抹面與磨光施工時應快速，抹面結束后安排養(yǎng)護，若遇工期延長，用保濕膜覆蓋混凝土表面。

5.選材：當使用活性骨料時，骨料中的硅與水泥中的堿發(fā)生反應，可能會導致非正常膨脹，從而引發(fā)大量的網(wǎng)狀裂縫。選料時選擇堿含量低的水泥，以可避免材料因素導致的開裂。

此文章來源于地坪信息網(wǎng)。
